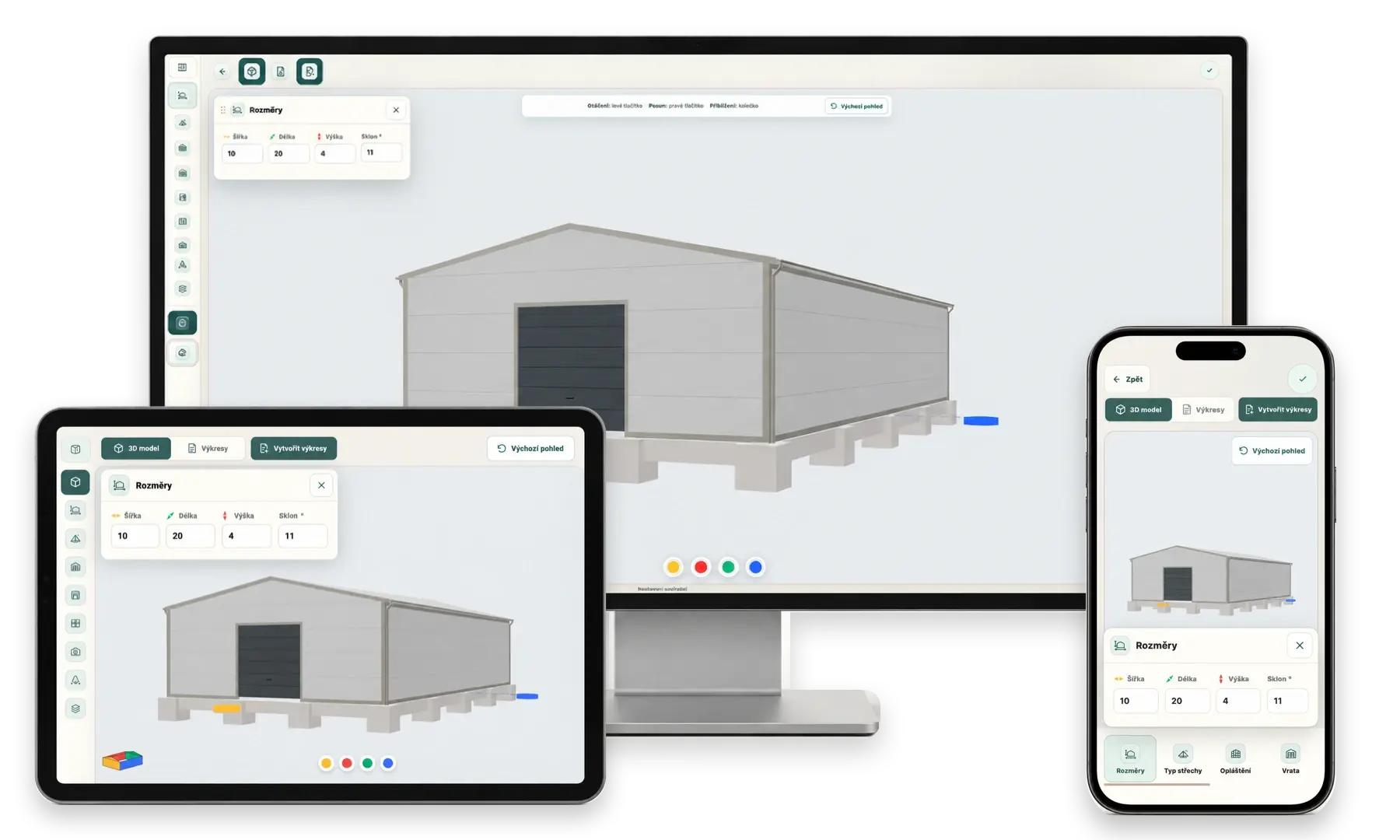

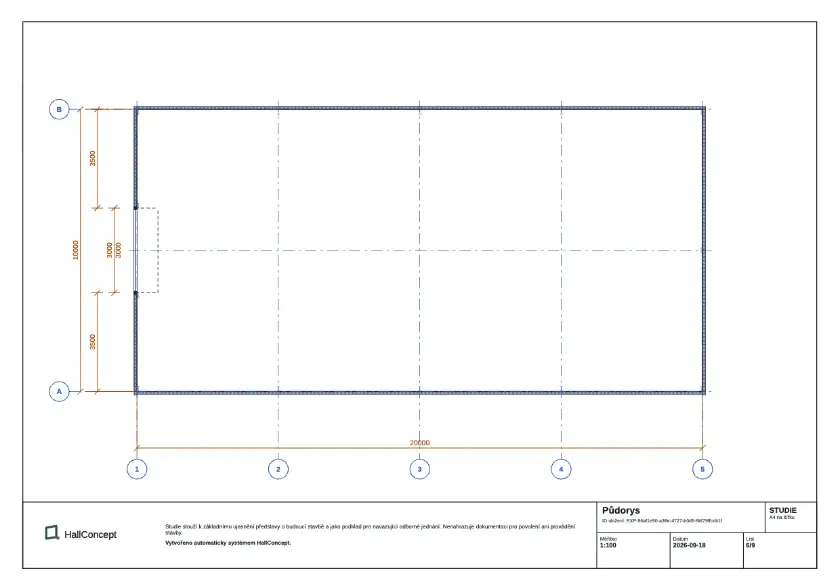

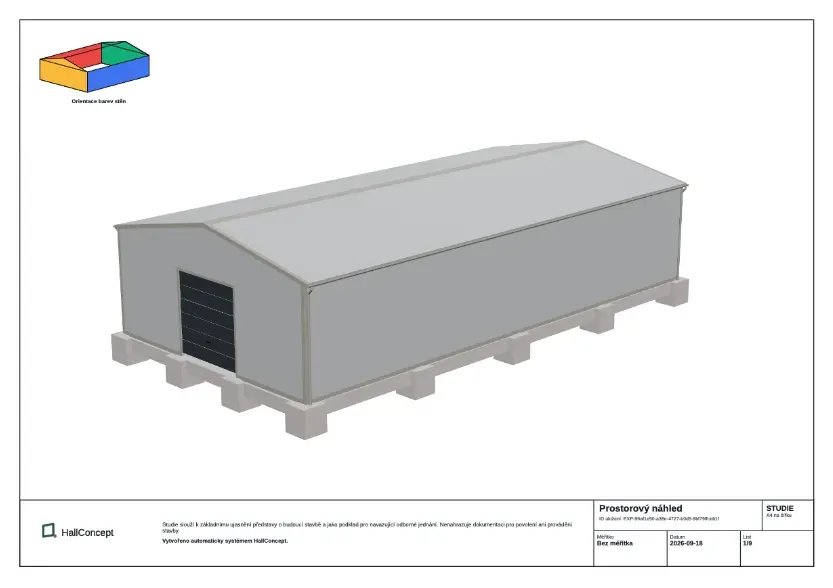

Vytvořte si on-line návrh montované haly pro základní představu. Obrázek hodně napoví o rozmístění oken, vrat i celkovém dojmu. 3D modulátor

3.

Projděte si průvodce výstavbou montované haly. Seznámíte se s jednotlivými etapami výstavby. Upozorníme Vás na možná úskalí. Průvodce výstavbou

4.

Inspirujte se fotografiemi již postavených hal. Fotogalerie

Dodávka montované haly obsahuje ...

Součásti dodávky
icon-ok Návrh a statický výpočet ocelové konstrukce haly, včetně výrobní dokumentace
icon-ok Výroba a montáž ocelové konstrukce s antikorozní ochranou nátěrem nebo žárovým zinkem
icon-ok Dodávka a montáž stěnového i střešního opláštění haly, včetně klempířských prací
icon-ok Dodávka a montáž vrat, oken, dveří, markýz, dělících příček, požárních žebříků a jiných doplňků haly
Video výstavby haly

Video - výstavba montované haly

Ročně postavíme cca
60-70
Na výrobě se podílí
32
Největší postavená hala má
2 700 m 2
Rám ocelové konstrukce

Ocelové konstrukce montovaných hal

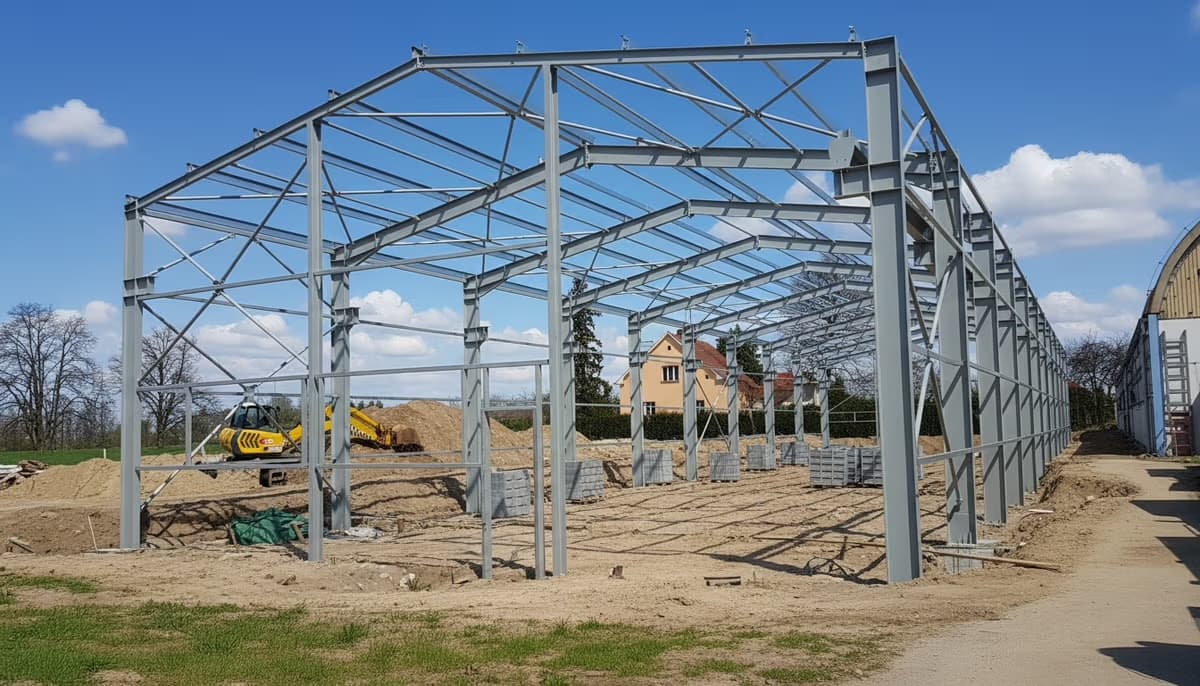

Fotografie ocelová konstrukce

Hlavní nosnou konstrukci tvoří rámové příčné vazby z válcovaných profilů navržené v osových vzdálenostech dle dispozičních a provozních nároků haly. Modulovou vzdálenost rámů haly je možné upravit dle požadavku s ohledem na celkový rozměr stavby nebo vstupy do objektu. Sloupy rámových vazeb jsou většinou navrženy kloubově uložené. Vazníky jsou ve střešní rovině spojeny profily zajišťujícími tuhost a stabilitu konstrukce. Konstrukce haly může být navržena i pro zatížení jeřábem, mezistropem případně jinou pomocnou konstrukcí.

Antikorozní ochrana konstrukce může být provedena nátěrem nebo žárovým zinkem.

Ocelová konstrukce je navržena z běžně dostupných válcovaných profilů a plechů z ocelí. S235 a S355, je navržena pro příslušné sněhové pásmo a pro příp. další požadované zatížení (solární panely, technologické celky apod). Součástí dodávky je návrh konstrukce statický výpočet, dílenská dokumentace, výroba a montáž konstrukce. Montážní spoje jsou šroubované.

Rám ocelové konstrukce

Základní typy ocelových rámů

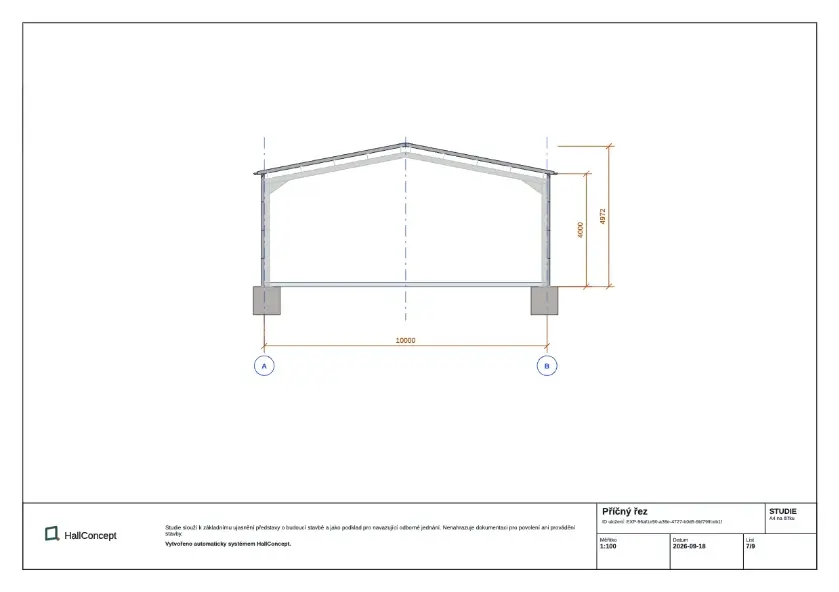

Rám ocelové konstrukce se sedlovou střechou

Nákres rámu se sedlovou střechou

V 1

Výška stěny

V 2

Světlá výška u sloupu pod náběh vazníku

V 4

Světlá výška u sloupu pod náběh vazníku

A

Sklon střechy – 9-11 stupňů

L

Vnější rozměr šířky rámu konstrukce

O

Výška pro usazení spodní hrany okna

ČP

Výška od kotvení k čisté podlaze

T

Výška táhla od čisté podlahy. Táhlo se někdy používá u větších rozponů

Rám ocelové konstrukce s pultovou střechou

Nákres rámu s pultovou střechou

V 1

Výška vyšší stěny

V 2

Výška nižší stěny

V 3

Světlá výška vyšší stěny u sloupu pod náběh vazníku

V 4

Světlá vyšší nižší stěny u sloupu pod náběh vazníku

A

Sklon střechy – 5-8 stupňů.

L

Vnější rozměr šířky rámu konstrukce

ČP

Výška od kotvení k čisté podlaze
Kotvení modre

Kotvení konstrukce montovaných hal

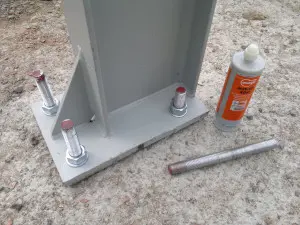

Fotografie kotvení montované haly

Ocelová konstrukce je kotvena chemickými kotvami. Závitové tyče se kotví přes kotevní desku do předem připravených patek. Do betonových patek není nutné vkládat žádné pomocné prvky pro kotvení.

Před kotvením nosných sloupů konstrukce montovaných hal se navrtají díry pro závitové tyče. Do vyčištěných děr se pomocí chemických kotev závitové tyče připevní. Do vrchní části patky cca v oblasti kotevní desky nesmí přijít armatura, aby bylo možné díry navrtat.

Přesný rozměr kotvící desky, počet a velikost kotvících prvků je určen statickým výpočtem.

Rozkreslení patek montované haly je určeno dle technické specifikace objektu, např. pro umístění bočních vrat, napojení na stávající objekt apod. Optimální modul je po 6 metrech.

Nákres napojení modrý

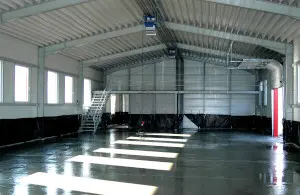

Napojení haly na spodní stavbu

Nákres napojení spodní stavby a haly

Sloupy haly jsou zpravidla kotveny v úrovni spodní hrany čisté podlahy, příp. s jiným rozdílem vůči čisté podlaze. Čistá podlaha může být opřena přímo o stěnové opláštění nebo je k tomu využit soklový pás, pokud je v hale navržen.

Zateplený plášť montované haly je třeba spojit se spodní stavbou neprodyšně, kvůli úniku tepla. Napojení lze provést několika způsoby. Buď je spodní hrana stěnového opláštění umístěna v úrovni pod čistou podlahou a opláštění pokračuje směrem dolů extrudovaným polystyrenem (ukrytým pod upraveným terénem nebo povrchově upraveným), nebo stěnové opláštění je přetaženo směrem k čisté podlaze přes horní hranu soklového pásu, pokud je tento sokl součástí haly.
Nevhodné je umístit spodní hranu stěnového opláštění na úroveň čisté podlahy nebo horní hrany soklového pásu. V takovém případě je nutné dále řešit odvod stékající vody a zamezení tepelného mostu.

Izolace modré

Nákres napojení stěnového panelu se spodní stavbou

Kotvení pod čistou podlahu

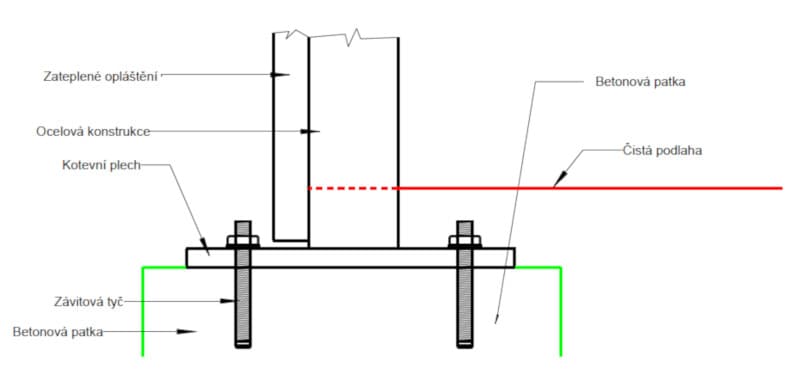

Nákres kotvení ocelové konstrukce pod podlahu haly

1. Etapa

Příprava patek pro montovanou halu. Horní hrana patek je cca 15 cm pod čistou podlahou. Výška podlahy závisí na požadovaném zatížení podlahy.

2. Etapa

Montáž ocelové konstrukce haly a opláštění na připravené patky

3. Etapa

Zhotovení čisté podlahy do požadované výše. Tím dojde k utěsnění a napojení mezi spodní stavbou a pláštěm. Mezi opláštění a panel je vhodné vložit nějaký dilatační prvek, např. miralon
Vločka modrá

Nezateplené opláštění montovaných hal

Nezateplené opláštění je prováděno trapézovým žárově zinkovaným plechem ovrstveným standardně 25 mikrometry plastu.

Použité profily

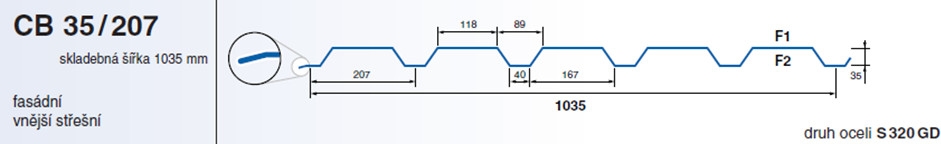

Pro stěnový plášť je nejčastěji používán plech CB 35/207

Nákres plechu CB 35/207

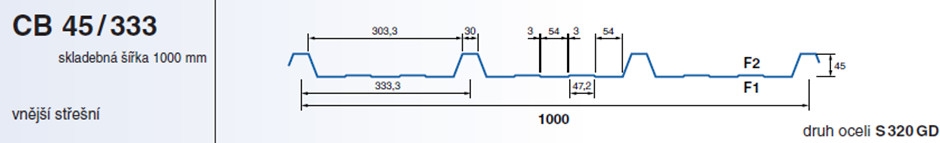

Pro střešní plášť je nejčastěji používán plech CB 45/333

Nákres plechu CB 45/333

Pro opláštění dvoukřídlích vrat a dveří je nejčastěji používán plech CB 8/88

Nákres plechu CB 8/88
Teplo modre

Zateplené opláštění montovaných hal

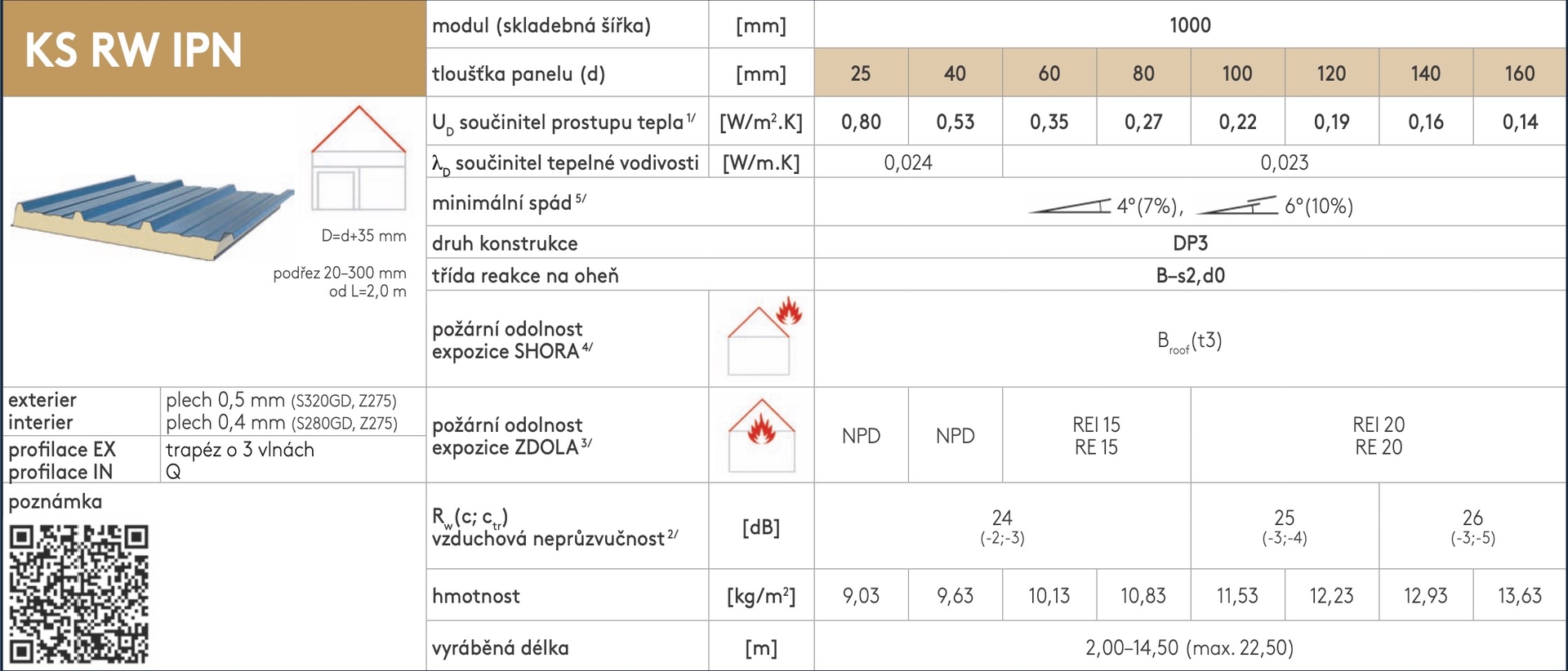

Pro střešní plášť je nejčastěji používán PIR panel Kingspan KS 1000 RW

Nákres panelu Kingspan KS 1000-RW

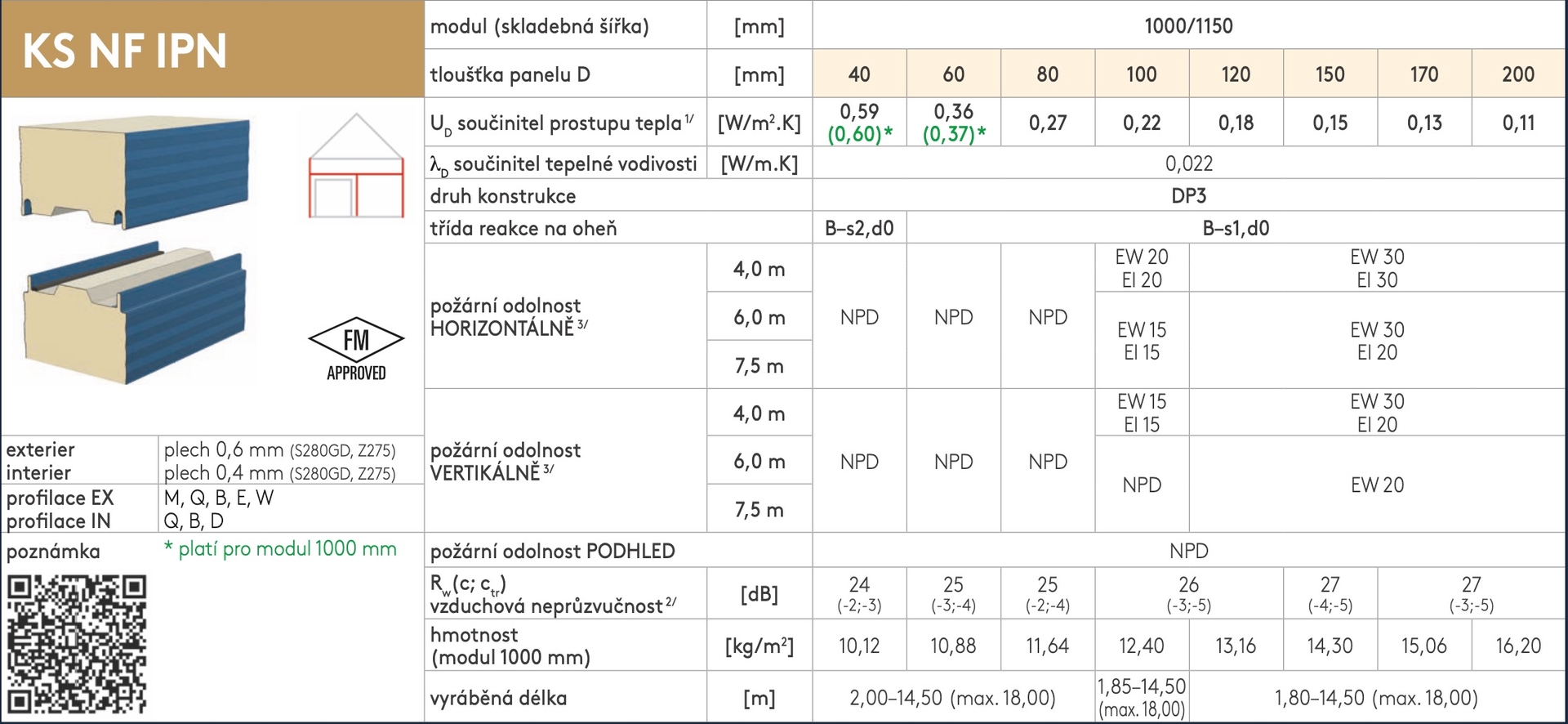

Pro stěnový plášť je nejčastěji používán PIR panel Kingspan KS 1150 NF

Nákres panelu Kingspan KS 1150 NF
